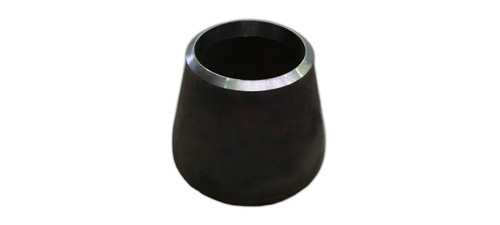

Переходы стальные точёные

Переходы стальные точёные

Стальные переходы, применяющиеся для соединения участков трубопроводов различного диаметра на ТЭС, АЭС, а также на нефтепроводах, газопроводах, продуктопроводах, должны быть особенно надежными и соответствовать различным специальным отраслевым документам, таким как ОСТы и СНИПы.

Дата публикации: 23 февраля 2011

Автор: Дроздов М.В., ООО «Инженерный Союз»

Разместите статью о трубопроводах в данном каталоге
Ваша информация на каталоге технических статей

Назначение и виды стальных переходов

На предприятиях топливно-энергетического комплекса качество трубопроводного транспорта играет решающую роль. Одной из соединительных деталей трубопроводов является переход. Назначение перехода – соединение участков трубопровода различных Ду.

Различаются две основные конструкции переходов:

  1. концентрические переходы – аксиально симметричные детали трубопроводов; в концентрических переходах центры окружностей отверстий большего и меньшего диаметров лежат на одной оси;
  2. эксцентрические переходы – несимметричные соединительные трубопроводные детали; эксцентрический переход имеют одну прямую образующую линию, параллельную направлению трубопровода; центры окружностей отверстий большего и меньшего диаметров не лежат на одной оси.

По способу изготовления стальные переходы подразделяются на:

  • литые переходы, которые могут отливаться различными техниками и, в частности, центробежным электрошлаковым литьём;
  • штампованные переходы, изготавливаемые из труб;
  • точёные переходы, производящиеся токарной обработкой кругового проката;
  • сварные переходы, изготавливаемые из листового проката с последующим изгибанием развертки и сваркой шва.

Существует множество отечественных и зарубежных стандартов на переходы. В этой статье рассмотрим отечественные стандарты на переходы, применяющиеся в трубопроводах предприятий энергетики, нефтепроводах, газопроводах, продуктопроводах.

В начало

Отечественные стандарты на трубопроводные переходы

ГОСТ 17378-2001 Переходы бесшовные из углеродистой стали

ГОСТ 17378-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция.» является наиболее употребимым стандартом для трубопроводных переходов неспециального назначения.

Технические условия применения данного стандарта определены в ГОСТ 17380-2001: Ру (PN) до 16 МПа, T -70…+450°С.

Этот документ удовлетворяет требованиям ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык».

ГОСТ 17378-2001 описывает два конструктивных исполнения переходов:

  • 1-е исполнение переходов предусматривает соответствие с ИСО 3419,
  • 2-е исполнение переходов соответствуют нормам стран СНГ.

Для производства переходов по данному стандарту применяется сталь марок:

  • 10,
  • 20 по ГОСТ 1050-88,
  • 10Г2 по ГОСТ 4543-71,
  • 09Г2С,
  • 16ГС,
  • 17ГС,
  • 17Г1С,
  • 10Г2С1 по ГОСТ 19281-89,
  • 20ЧЮ по ТУ 14-3-1652-89 и по ТУ 14-3-1745-90,
  • 20 по ТУ 14-3-460-75,
  • 15ГС по ТУ 14-3-420-75 и по ТУ 14-3-460-75.

Ниже приведена таблица, характеризующая переходы, являющиеся объектами различных нормативных документов, по наличию шва, способу изготовления (штампованные, точёные, сварные), материалам, условиям применения.

В начало

Таблица 1. Сравнительная характеристика нормативных документов на стальные переходы, применяющиеся в трубопроводах топливно-энергетического комплекса экономики
Нормативный документ нали чие шва конструкция Способ изготовления материал (сталь)
    кон центри ческие  экс центри ческие штам пован ные свар ные точё ные ли тые угле ро дис тая низко леги рован ная леги рован ная  нержа вею щая
ГОСТ 17378-2001 - + + + - - + + + - -
ОСТ 24.125.08-89 - + - - - + - - - + +
ОСТ 34-10-422-90 - + + + - - + - - + +
ОСТ 34-10-423-90 - + - - - + - - - + +
ОСТ 34-10-424-90 + + + - + - - - - + +
ОСТ 34-10-700-97 - + + + - - - + + - -
ОСТ 34-10-753-97 + + + - + - - + + - -
ОСТ 34-10-754-97 - + - - - + - + + - -
ОСТ 36-22-77 + + + - + - - + - - -
ОСТ 34-42-664-84 - + - - - + - + - - -
ОСТ 34-42-665-84 + + + - + - - + - - -
ОСТ 108-318-11-82 - + - - - + - + - - -
ОСТ 108-318-12-82 - + - + - - - + + + +
ОСТ 108-318-13-82 - + - + - - - - + - -
ОСТ 108-318-14-82 - + - + - - - - + - -
ОСТ 108-318-15-82 - + - + - - - + + - -
ОСТ 108.318.17-82 - + - + - - - - + - -
ОСТ 108-318-18-82 - + - - - + - - + - -
ОСТ 108-318-20-82 - + - + - - - + + + +
ОСТ 108-318-21-82 - + - + - - - - + - -
ОСТ 108-318-22-82 - + - + - - - - + - -
ОСТ 108.318.23-82 - + - + - - - - + - -
ОСТ 108-318-24-82 - + - + - - - - + - -
ОСТ 108-318-25-82 - + - + - - - - + - -
ТУ 1469-007-04606975-00 (ТУ 51-467-89) - + - + - - - ? ? ? ?
ТУ 26-18-38-90 - ? ? + - - - + + + +
1468-010-593377520-2003
ТУ 1468-030-20872280-2002 - + + + - - - + + + +
ТУ 1468-284-20872280-2005 - + - + - - - - + - -
ТС 585 серия 5.903-13 выпуск 1 + + - - + - - + + - -
ТС 586 серия 5.903-13 вып.1 + - + - + - - + + - -

В начало

Отраслевые стандарты на переходы

ОСТ 24.125.08-89 Переходы точёные нержавеющие

Переходы данного типа вытачиваются из цельных заготовок (из кругового проката) коррозионно-стойкой стали аустенитного класса, применяются для водопроводов и паропроводов атомных электростанций на рабочее давление 40…120 кгс/см², температуру до 360 °С. Условный диаметр меняется от 10 до 300 мм.

В начало

ОСТ 34-10-422-90 Переходы бесшовные штампованные нержавеющие

Переходы штампованные концентрические и эксцентрические по ОСТ 34-10-422-90 применяются на ТЭС и АЭС для агрессивных сред при условном давлении до 22 кгс/см² и температуре до 300 °С на Ду 50…300. Переходы производятся из легированных и нержавеющих сталей, например 08Х18Н10Т12Х18Н10Т.

В начало

ОСТ 34-10-423-90 Переходы точёные нержавеющие для АЭС

Переходы по ОСТ 34-10-423-90 изготавливаются из коррозионностойкой стали для применения на АЭС при условиях Ру < 22 кгс/см², T≤300°С.

Имеют код ОКП 69 3717 0026.

В начало

ОСТ 34-10-424-90 переходы сварные из нержавеющей стали для атомных станций

ОСТ 34-10-424-90 распространяется на нержавеющие сварные листовые переходы эксцентрические и концентрические для трубопроводов групп B и C атомных станций по "Правилам АЭУ". Условия их применения:

Условия применения переходов ОСТ 34-10-424-90 для атомной энергетики
Давление условное, Ру , МПа (кгс/см2) Рабочее давление, Рраб, (кгс/см2) для температуры среды, °С
200 300
1,6 (16) 1,6 (16) 1,4 (14)
2,5 (25) 2,2 (22)

В начало

ОСТ 34-10-700-97 переходы штампованные из углеродистой стали

Переходы этого стандарта предназначены для эксплуатации на трубопроводах тепловых и атомных электростанций, включая трубопроводы, регламентируемые следующими нормативными документами: «Правила устройства и безопасной эксплуатации оборудования атомных энергетических установок»,  «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды», СНиП 3.05.05-84.

Характеристики применения: Рраб < 2,2 МПа (22 кгс/см2), t < 350°С.

Максимальное расчетное время эксплуатации переходов составляет 40 лет при температуре 250°С. С увеличением температуры срок эксплуатации сильно сокращается.

Переходы по ОСТ 34-10.700-97 могут изготавливаться из бесшовных труб по ТУ 14-3-190 (ст. 20), ТУ 14-3-1128 (ст. 09Г2С).

Присоединительные концы переходов должны иметь цилиндрическую форму длиной не менее 5 мм.

В начало

ОСТ 34-10-753-97 - переходы сварные для ТЭС

ОСТ 34-10-753-97 Детали и сборочные единицы трубопроводов ТЭС на Рраб<2,2 МПа (22 кгс/см2), t ≤ 425 °C. Переходы сварные листовые. Конструкция и размеры.

Переходы сварные листовые концентрические и эксцентрические из углеродистой и низколегированной стали используются для монтажа технологических трубопроводов ТЭС и нефтепроводов.

Стандарт соответствует требованиям «Правил», утвержденным Госгортехнадзором РФ.
Допускается применение сварных листовых переходов для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.
Допускается применение сварных листовых переходов на Рр до 2,5 МПа при Т до 200ºС и Рр до 2,2 МПа при Т до 425ºС.

ОСТ 34-10-753-97 на переходы утвержден и введен в действие 23 декабря 1997 вместо ОСТ 34-10-753-92.

Технические требования - ОСТ 34-10-766-97.

В начало

ОСТ 34-10-754-97 переходы точёные из углеродистой и низколегированных сталей

ОСТ 34-10-754-92 распространяется на переходы точёные из углеродистой и низколегированных сталей для трубопроводов, работающих при условиях Рраб<2,2 МПа (22 кгс/см2), t ≤ 425 °C.

Как и выше опписанный документ, ОСТ 34-10-754-97 на переходы заменил более старый ОСТ 34-10-754-92.

Технические требования - ОСТ 34-10-766-97.

В начало

ОСТ 36-22-77 - переходы сварные из углеродистой стали

ОСТ 36-22-77 Детали трубопроводов Dу 500 -1400 мм сварные из углеродистой стали на Ру <= 2,5 МПа (25 кгс/см2). Переходы концентрические и эксцентрические.

В начало

ОСТ 34-42-664-84 переходы точёные из углеродистой стали

Переходы точёные из углеродистой стали 20 (ГОСТ 1050-88). Параметры среды: РУ 4 МПа (40 кгс/см2); Ду: 10…32.

ОСТ 34-42-665-84 переходы сварные из углеродистой стали

ОСТ 34-42-665-84 регламентирует производство переходов стальных сварных листовых Ду 250…1400 для атомных станций. Производятся данные переходы вырезкой разверток из листов ст. 20 толщиной 10…25 мм, сгибанием и сваркой соединительного шва. Документ допускает изготовление переходов из двух половин двумя сварными швами. Физические условия применения: Рраб < 2,2 МПа (22 кгс/см2) и Т ≤ 350 °С.

В начало

ОСТ 108-318-11-82 - Переходы точеные для ТЭС

ОСТ 108-318-11-82 - Переходы точеные для ТЭС. (ОКП 31 1312 Трубопроводы станционные и турбинные на давление 22 кгс/см2 и выше).

ОСТ 108-318-11-82 распространяется на точёные переходы из горячекатаного круглого проката (ГОСТ 2590-71) стали 20 (ГОСТ 1050-74) для трубопроводов ТЭС с номинальным давлением и температурой среды:

  • Р = 37,27  МПа (380 кгс/см2)     t = 280 °С;
  • Р = 18,14  МПа (185 кгс/см2)     t = 215 °С;
  • Р = 3,92  МПа (40 кгс/см2)         t = 440 °С;
  • Р = 7,45  МПа (76 кгс/см2)         t = 145 °С;
  • Р = 4,31  МПа (44 кгс/см2)         t = 340 °С;
  • Р = 3,92  МПа (40 кгс/см2)         t = 200 °С.

В начало

ОСТ 108-318-12-82 - Переходы обжатые для трубопроводов ТЭС высокого давления

ОСТ 108-318-12-82 - Переходы обжатые для ТЭС: (ОКП 31 1312 Трубопроводы станционные и турбинные на давление 22 кгс/см2 и свыше. Блоки трубопроводов на давление 22кгс/см2 и свыше).

Настоящий стандарт распространяется на переходы обжатые изготавливаемые из стальных бесшовных труб по ТУ 14-3-460-75, ТУ 14-3-420-75 для трубопроводов горячей воды тепловых электростанций  с номинальным давлением и температурой: Р = 37,27  МПа (380 кгс/см2),     t = 280 °С.

В начало

ОСТ 108-318-13-82 - Переходы обжатые для трубопроводов ТЭС

ОСТ 108-318-13-82 - Переходы обжатые для трубопроводов ТЭС (ОКП 31 1312 Трубопроводы станционные и турбинные на давление 22 кгс/см2 и свыше. Блоки трубопроводов на давление 22кгс/см2 и свыше.)

Настоящий стандарт распространяется на переходы обжатые изготавливаемые из труб стали марки 15ГС по ТУ 14-3-460-75 для трубопроводов горячей воды ТЭС  с номинальным давлением и температурой:

  • Р = 23,54  МПа (240 кгс/см2)     t = 250 °С;
  • Р = 18,14  МПа (185 кгс/см2)     t = 215 °С.

В начало

ОСТ 108-318-14-82 - Переходы обжатые для трубопроводов тепловых электростанций

(ОКП 31 1312)

ОСТ 108-318-14-82 - Переходы обжатые для трубопроводов тепловых электростанций. Данный документ определяет конструкцию и размеры переходов обжатых, изготавливаемых из труб (ТУ 14-3-460-75) ст. 15ГС для трубопроводов пара и горячей воды тепловых электростанций  с номинальным давлением и температурой:

  • Р = 3,92  МПа (40 кгс/см2)     t = 440 °С;
  • Р = 7,45МПа (76 кгс/см2)       t = 145 °С.

В отличие от предыдущего стандарта ОСТ 108-318-13-82, ОСТ 108-318-14-82 применяется на меньших давлениях.

В начало

ОСТ 108-318-15-82 - Переходы обжатые для трубопроводов ТЭС

(ОКП 31 1312 … давление 22 кгс/см2 и свыше)

ОСТ 108-318-15-82 - Переходы обжатые для трубопроводов ТЭС

Настоящий стандарт распространяется на переходы обжатые из труб ст. 20 или ст. 15ГС (ТУ 14-3-460-75) для трубопроводов питательной  воды тепловых электростанций  с номинальным давлением и температурой:

  • Р = 4,31  МПа (44 кгс/см2)     t = 340 °С;
  • Р = 3,92  МПа (40 кгс/см2)     t = 200 °С.


В начало

ОСТ 108.318.17-82 - Переход штампованный для теплоэлектростанций

ОСТ 108.318.17-82 - переходы штампованные концентрические для паропроводов теплоэлектростанций, рассчитанные на условия P = 4,31 МПа (44 кгс/см2), t = 340 °С, Ду 15…800. Производятся такие переходы из стали 16ГС конструкционной низколегированной для сварных конструкций категории 10 для специальных условий. Переходы рассчитаны на ресурс работы до 200 тыс. часов.

В начало

ОСТ 108-318-18-82 Переходы точеные для паропроводов ТЭС

Настоящий нормативный документ распространяется на точёные переходы из горячекатаной круглого проката (ГОСТ 2590-71) стали марки 12Х1МФ (ГОСТ 20072-74) для паропроводов тепловых электростанций с номинальным давлением и температурой пара:

  • Ру = 25,01 МПа;  t = 545°C;
  • Ру = 13,73 МПа;  t = 560°C;
  • Ру = 13,73 МПа;  t = 545°C.

В начало

ОСТ 108-318-20-82 - Переходы обжатые для паропроводов ТЭС

(ОКП 31 1312  … давление 22 кгс/см2 и свыше)

ОСТ 108-318-20-82 распространяется на стальные обжатые переходы, изготовляемые из труб (ТУ 14-3-460-75: ст. 20, 15ГС, 15 ХМ, 12Х1МФ, 15Х1М1Ф, 12Х2МФСР, 12Х11В2МФ, 12Х18Н12Т) для паропроводов ТЭС.  Переходы предназначены для соединения между собой паропроводов с различными параметрами среды с номинальным давлением пара и температурой:

  • Ру = 13,73  МПа (140 кгс/см2), t = 560 °C;
  • Ру = 13.73 МПа (140 кгс/см2), t = 545 °C;
  • Ру = 4,02 МПа (41 кгс/см2), t = 545 °C.

В начало

ОСТ 108-318-21-82 - Переходы жаропрочные обжатые для паропроводов ТЭС

ОСТ 108.318.21-82 обжатые переходы из жаропрочных низколегированных сталей 12Х1МФ, 15Х1М1Ф для паропроводов тепловых электростанций для параметров среды:

  • p = 13,73 МПа (140 кгс/см2), t = 560 °С;
  • p = 13,73 МПа (140 кгс/см2), t = 545 °С;
  • p = 13,73 МПа (140 кгс/см2), t = 515 °С.

В начало

ОСТ 108-318-22-82 - Переходы жаропрочные обжатые для паровых трубопроводов ТЭС

(ОКП 31 1312  … давление 22 кгс/см2 и свыше)

ОСТ 108.318.22-82 - Переходы обжатые для ТЭС - распространяется на переходы обжатые для паропроводов тепловых электростанций  с номинальным давлением и температурой:

Р = 4,02  МПа (41 кгс/см2)     t = 545 °С;

Переходы ОСТ 108-318-22-82 производятся из труб ст. 12Х1МФ, 15Х1М1Ф.

В начало

ОСТ 108-318-23-82 Переход штампованный для ТЭС

ОСТ 108.318.23-82 "Переход штампованный для паропроводов ТЭС. Конструкция и размеры".

Стандарт распространяется на штампованные переходы из листовой стали 15Х1М1Ф для паровых трубопроводов тепловых электростанций с  давлением пара P = 4,02 МПа (41 кгс/см2) и температурой T = 545° C.

В начало

ОСТ 108-318-24-82 - Переходы штампованные для ТЭС

(ОКП 31 1312  … давление 22 кгс/см2 и свыше)

ОСТ 108-318-24-82 - Переходы штампованные для ТЭС.

Настоящий стандарт распространяется на штампованные переходы из листовой стали марки 15Х1М1Ф  по ТУ 24-3-15-163-71 для паропроводов тепловых электростанций с параметрами среды.

Р = 4,02  МПа (41 кгс/см2)     t = 545 °С;

Документ заменён СТО ЦКТИ 318.06-2009.

В начало

ОСТ 108-318-25-82 - Переходы обжатые для ТЭС

(ОКП 31 1312  … давление 22 кгс/см2 и свыше)

Настоящий стандарт распространяется на обжатые переходы из стали марки 12Х1МФ  по ТУ 14-3-460-75 для паропроводов тепловых электростанций с параметрами среды Р = 9,81 МПа (100 кгс/см2), t = 540 °С.

В начало

Технические условия (ТУ) на переходы

ТУ 1468-010-593377520-2003 переходы бесшовные

Соединительные детали трубопроводов стальные приварные бесшовные, повышенной эксплуатационной надежности, предназначенные для обустройства месторождений ОАО «ТНК». Держателями подлинника являются ОАО «ТНК» и ЗАО «НИПЦ НефтеГазСервис».

Данный нормативный документ разработан на базе действующих государственных стандартов (ГОСТ 30753, ГОСТ 17375, ГОСТ 17376, ГОСТ 17378, ГОСТ 17379, ГОСТ 17380), американских стандартов (API 5L, NACE TM0177, NACE TM0284, MR01), с учетом Норм и Правил на проектирование, строительство, контроль качества строительства, испытание и приемку трубопроводов в эксплуатацию (СниП 2.05.06-85 и РД 39-132-97).

Соединительные детали трубопроводов стальные бесшовные приварные по ТУ 1468-010-593377520-2003 предназначены для внутрипромысловых трубопроводов, транспортирующих продукцию нефтяных скважин при давлении до 10 МПа, а также пресную и подтоварную воду в системах заводнения пластов при давлении до 24 МПа с температурой транспортируемых сред 0…+80°С на нефтяных месторождениях ОАО «ТНК».

Конструкция и размеры деталей по ТУ 1468-010-593377520-2003 соответствуют ГОСТ 30753-2001, ГОСТ 17375-2001, ГОСТ 17376-2001, ГОСТ 17378-2001, ГОСТ 17379-2001, технические требования по ГОСТ 17380-2001.

Переходы производятся из сталей марок 20А, 20С, 20ФА, 13ХФА, 09ГСФ и других.

Изготавливаемые детали по ТУ 1468-010-593377520-2003 отличаются от деталей по ГОСТ17380-2001 повышенной стабильностью механических характеристик, повышенной трещиностойкостью, низкой температурой вязко-хрупкого перехода, повышенной стойкостью к общей и язвенной коррозии, стойкостью к сульфидному коррозионному растрескиванию и образованию водородных трещин.

В начало

ТУ 1468-030-20872280-2002 переходы

Переходы стальные бесшовные приварные ТУ 1468-030-20872280-2002 предназначены для соединения участков технологических трубопроводов с условным давлением PN (Ру) до 16 МПа и температурным режимом -196…+600 °С.

Переходы по данному документу изготавливаются из сталей марок: 10, 20, 10Г2, 09Г2С, 15Х5М, 15Х5ВФ, 15ХМ, 15Х1М1Ф, 12Х1МФ, 12Х18Н12Т, 08Х18Н10Т, 12Х18Н9Т, 12Х18Н10Т, 08Х18Н12Т, 10Х17Н13М2Т и других по ТУ 1468-020-20872280-2004.

В начало

ТУ 1468-284-20872280-2005

ТУ 1468-284-20872280-2005 Детали соединительные стальные приварные для эксплуатации в коррозионноактивных нефтепромысловых средах.

Переходы по ТУ 1468-284-20872280-2005 для эксплуатации в нефтепромысловых средах повышенной коррозионной активности предназначены для применения в системах нефте- и газопроводов, технологических промысловых трубопроводов, в системах поддержания пластового давления, транспортирующих среды повышенной коррозионной активности, в условиях холодного климата на Ру до 32 МПа при температуре окружающей среды от -60…+40°С и температурой транспортируемых сред от +5…+40°С.

Производятся из сталей марок 20А, 20С, 20ФА, 13ХФА, 09ГСФ и др. согласно ТУ1468-284-20872280-2005.

Конструкция и размеры деталей по ТУ 1468-284-20872280-2005 соответствуют ГОСТ 30753-2001, ГОСТ 17375-2001, ГОСТ 17376-2001, ГОСТ 17378-2001, ГОСТ 17379-2001, ТУ 1468-036-20872280-2008 и ОСТ 36-42-81.

Изготавливаемые детали по ТУ 1468-284-20872280-2005 отличаются от деталей по ГОСТ 17380-2001, ТУ 1468-036-20872280-2008 и ОСТ 36-42-81 повышенной стабильностью механических характеристик, повышенной трещиностойкостью, низкой температурой вязко-хрупкого перехода, повышенной стойкостью к общей и язвенной коррозии, стойкостью к сульфидному коррозионному растрескиванию и образованию водородных трещин.

В начало

ТУ 1469-007-04606975-00 (ТУ 51-467-89) Переходы концентрические штампованные

Данный документ описывает конструкцию стальных приварных бесшовных концентрических переходов с наружным диаметром до 530 мм на условное давление (Ру) 10…28 МПа, предназначенных для предприятий нефтегазовой отрасли, соединения труб технологических трубопроводов, при эксплуатации в интервале температур -60…+150°С.

Переходы концентрические производятся из бесшовных труб по ТУ 14-3-1128-82, ТУ 14-3-460-75, ТУ 14-3-1760-91, ТУ 14-3-1618-89, ТУ 14-3-251-74.

В начало

ТУ 26-18-38-90 Переходы стальные бесшовные штампованные

Переходы стальные штампованные бесшовные под приварку встык предназначены для соединения технологических трубопроводов, (в том числе и трубопроводов, на которые распространяются «Правила Госгортехнадзора России»). Регламентируется конструкция переходов для условного давления до 10 МПа, температурного диапазона -70…+450 °С.

В качестве заготовок для производства переходов применяются трубы  ГОСТ 550, ГОСТ 9941, ГОСТ 9940, ТУ 14-3-460.

В начало

ТС 585 серия 5.903-13 выпуск 1 - переходы концентрические сварные

Изделия и детали трубопроводов для тепловых сетей. Переход сварной листовой концентрический в трубопроводах тепловых сетей Ду 100…700 мм с характеристиками Ру<2,5МПа (25кгс/см2) и T < 200°C.

Переходы сварные листовые концентрические и эксцентрические предназначены для применения на трубопроводах, на которые распространяются РД 03-94. Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ. Допускается применение сварных листовых переходов по настоящему стандарту для изготовления трубопроводов по СниП 3.05.05-84.

В начало

ТС 586 серия 5.903-13 вып.1 переходы эксцентрические сварные

Изделия и детали трубопроводов для тепловых сетей. Переход сварной листовой эксцентрический.

В начало

Переходы штампованные ТС-594 серия 5.903-13 выпуск 1

Переходы штампованные ТС-594 серия 5.903-13 выпуск 1 предназначены для соединения участков трубопроводов Ду 25-400.

В начало

Заключение

Множество отечественных стандартов, описывающих производство переходов стальных для энергетического сектора экономики исторически разрабатывалось различными проектными и производственными предприятиями. Однако, несмотря на то, что производство нуждается в более классифицированном подходе к технической документации, такое множество стандартов порождено требованиями к соответствию переходов многим руководящим документам, регламентирующим безопасность технологических процессов. Многие из описанных здесь стандартов уже заменены более новыми.

В начало

Список литературы

  1. Бойцов В.В., Трофимов И.Д. Горячая объёмная штамповка : Учеб. для СПТУ. – 2-е изд., перераб. и доп.. – М.: Высш. шк., 1988. – 264 c.
  2. Чернышов В.А. Литейные сплавы и их зарубежные аналоги : Справочник / Е.А. Чернышов.. – М.: Машиностроение, 2006. – 336 c. – ISBN 5-217-03327-4.
  3. Брюханов А.Н. Ковка и объёмная штамповка.. – М.: Машиностроение, 1975. – 408 c.
  4. Дриц М. Е. Технология конструкционных материалов и материаловедение : Учеб. для немашиностроит. спец. вузов / М. Е. Дриц, М. А. Москалев. – М. : Высш. шк., 1990. – 446 c.
  5. Юфин В. А. Трубопроводный транспорт нефти и газа.. – М. : Недра, 1976.
  6. Уильям Л. Лефлер Переработка нефти.. – М. : ЗАО «Олимп-бизнес», 2001. – 224 c.
  7. Мацкин Л. А., Черняк И. Л. Эксплуатация нефтебаз.. – М. : Недра, 1963. – 456 c.
  8. Чернышов Г. Г. Сварочное дело: Сварка и резка металлов / Г. Г. Чернышов.. – М. : Изд. центр «Академия», 2004.
  9. Технология металлов и сварка / под ред. П. И. Полухина.. – М. : Высшая школа, 1968.
  10. Расчет на прочность деталей гидротурбин / А. Я. Аронсон, А. У Бугов, В. М. Малышев и др... – М.—Л. : Машиностроение, 1965. – 392 c.
  11. Канторович З.Б. Основы расчета химических машин и аппаратов.. – М.: Машгиз, 1960. – 743 c.
  12. Бояршинов С. В. Основы строительной механики машин.. – М. : Машиностроение, 1973. – 456 c.
  13. Герметичность неподвижных соединений гидравлических систем / В. Г. Бабкин, А. А. Зайченко, В. В. Александров и др... – М. : Машиностроение, 1977. – 120 c.

Получив доступ к данной странице, Вы автоматически принимаете Пользовательское соглашение.

Рейтинг@Mail.ru
Rambler's Top100
