Переходы стальные бесшовные по стандартам

Переход стальной концентрический бесшовный приварной

Переход стальной концентрический бесшовный приварной

Стальной переход является трубопроводной деталью, изделием, изготовленным из однородного материала без применения сборочных операций. Стандартные концентрические и эксцентрические переходы имеют разные преимущества в зависимости от применения. Кратко описываются отечественные и зарубежные стандарты на переходы.

Дата публикации: 22 февраля 2011

Автор: Дроздов М.В., ООО «Инженерный Союз»

Разместите статью о трубопроводах в данном каталоге
Ваша информация на каталоге технических статей

Переход как деталь трубопровода

Деталь в общем машиностроительном смысле (по ГОСТ 2.101-68 "Единая система конструкторской документации") – это изделие, изготовленное из однородного материала без применения сборочных операций. Детали могут подвергаться покрытиям (как защитным, так или декоративным), например, болт, подвергнутый анодированию.

Согласно определению ГОСТ 17380-2001 переход стальной бесшовный приварной — деталь, предназначенная для плавного изменения диаметра трубопровода.

В начало

Конструкция стальных переходов

Основной отечественный нормативный документ, описывающий конструкцию и основные размеры трубопроводных эксцентрических и концентрических  переходов – ГОСТ 17378-2001 "Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция."

В начало

Область применения бесшовных приварных переходов

Условия эксплуатации наиболее распространённых стальных бесшовных приварных переходов описываются ГОСТ 17378-2001: условное давление РN (Py) до 16 МПа и температурный диапазон -70…+450 °С.

Переходы концентрические и эксцентрические

В начало

Концентрические переходы

Концентрические переходы предназначены для соединения участков трубопровода различного диаметра на одной оси. Они обеспечивают в трубопроводе коническое сужение прохода для соединения труб различного диаметра. Стальной переход может служить для соединения труб нескольких диаметров.

Очевидно, что сужение диаметра приводит к увеличению давления потока. Движение потока в трубе зависит от конфигурации внутренней поверхности перехода. Концентрические соединительные переходы имеют общую осевую линию. Другими словами, это типа трубы с различным размером концов присоединиться к трубам различного диаметра, что присоединяется к трубе разделов на одной оси.

В начало

Преимущества концентрических переходов перед эксцентрическими

  • Организация более естественного сужения прохода трубопровода.
  • Относительная простота производства и невысокая цена переходов.
  • Предпочтительно применение для трубопроводов, транспортирующих смесь твердых частиц и жидкости (негустую неоднородную среду), например, именно концентрические переходы наиболее предпочтительны к использованию в качестве соединительных деталей нефтепроводов.
  • Предпочтительное применение при наличии кавитации (образование в жидкости полостей, кавитационных пузырьков, или каверн), заполненных паром) транспортируемой жидкости.

В начало

Преимущества эксцентрических переходов

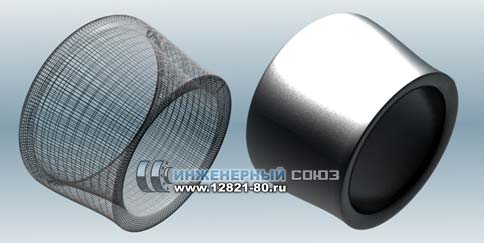

Переход эксцентрический. Переход эксцентрический бесшовный приварной. Детали трубопроводов - переходы ГОСТ 17378-80, eccentric reducer ASME/ANSI B16.9. Инженерный Союз.

Рис. 1. Переход эксцентрический

  • Большая компактность трубопровода вследствие уменьшения занимаемого пространства.
  • Уменьшение вибраций и шума.
  • Поглощение шума стенки трубы и жидкости.
  • Снижение сопротивления потоку и, как следствие, турбулентности.
  • Снижение напряжений.
  • Защита от запуска волнового возмущения.

С другими отечественными нормативными документами на стальные переходы можно ознакомиться в следующей статье.

В начало

Зарубежные стандарты на переходы

Переходы ASME/ANSI B16.9 - reducers

Американский стандарт ASME/ANSI B16.9-2001 "Factory-Made Wrought Steel Buttwelding Fittings" регламентирует габаритные размеры, допуски, тестирование и маркировку приварных деталей трубопроводов для условного прохода NPS 1/2″…48″ (DN 15…1200).

Переходы DIN 2616 - Reduzierstücken

Стандарт немецкого института стандартизации DIN 2616 также определяет два типа переходов: Konzentrische Reduzierstücke (K) и Exzentrische Reduzierstücke (E). Минимальный радиус скругления проекции на плоскость, параллельную оси (Übergangsradien), устанавливается: 20 мм для переходов Ду 15…50, 30 мм для DN 65…100 и для эксцентрических переходов DN 125…300, 40 мм для концентрических переходов DN 125…300, 100 мм для DN 350…600, 150 мм для DN ≥ 700.

В начало

Переходы европейского стандарта EN 10253

На протяжении многих лет стандарты DIN включались в стандарты ISO (Международная организация по стандартизации). Многие стандарты DIN были полностью заимствованы DIN ISO EN и DIN EN. Сейчас стандарт DIN 2616 замещен общеевропейским стандартом DIN EN 10253. Этот документ заменяет также и другие DIN на приварные соединительные детали трубопроводов

DIN EN 10253 имеет 4 версии.

В начало

DIN EN 10253-1

DIN EN 10253-1 Фитинги труб со стыковой сваркой. Часть 1. Углеродистая деформируемая сталь общего назначения без учета специальных требований к контролю. (Butt-welding pipe fittings. Part 1. Wrought carbon steel for general use and without specific inspection requirements).

Документ устанавливает требования к стали приварной встык арматуры, а именно к стали отводов, возвратов, концентрические переходов, равнопроходных и переходных тройников, заглушек.

В начало

DIN EN 10253-2

DIN EN 10253-2 Фитинги труб со стыковой сваркой. Часть 2. Нелегированные и легированные ферритовые стали, требующие особой проверки.

Этот европейский стандарт состоит из двух разделов технических условий для фитингов которые предназначены для работы под давлением и для передачи и распределения жидкостей и газов. Часть 1 охватывает фитинги из нелегированной стали без особых требований к эксплуатации. Часть 2 описывает фитинги с особыми требованиями и предлагает два способа для определения сопротивления внутреннему давлению.

В начало

DIN EN 10253-3

DIN EN 10253-3 Фитинги труб со стыковой сваркой. Часть 3:Кованные аустенитные и аустенит-ферритные (двойные) нержавеющие стали без специальных требований проверки; Немецкая версия EN 10253-3.

Эта часть EN 10253 указывает технические требования на бесшовные сварные приварные фитинги из аустенитной и аустенитно-ферритной (двойной выплавки) нержавеющей стали и поставляется без привлечения особых испытаний.

В начало

DIN EN 10253-4

DIN EN 10253-4 Фитинги труб со стыковой сваркой. Часть 4: Кованое аустенитной и аустенитно-ферритных (двойной выплавки) нержавеющих сталей с особыми требованиями к испытаниям; Немецкая версия EN 10253-4.

Этот европейский стандарт устанавливает технические требования для бесшовных и сварных приварных встык деталей трубопроводов  из аустенитной и аустенитно-ферритной нержавеющей стали, которые предназначены для применения в условиях давления и коррозии при комнатной температуре, при низкой температуре или при повышенной температуре. Документ указывает: тип арматуры, марки стали, механические свойства, размеры и допуски, требования к испытаниям и проверке документов, маркировки, обработки и упаковки.

В начало

Заключение

Бесшовные стальные концентрические и эксцентрические переходы призваны соединять участки трубопроводов различного диаметра. Для соединения ответственных трубопроводов следует применять только бесшовные переходы, так как сварные швы, расположенные параллельно оси трубопровода, весьма значительно уменьшают сопротивление соединения механическим напряжениям статического и динамического характера, а также более подвержены коррозии. Предпочтительно изготовление концентрических переходов , методом центробежного электрошлакового литья деталей, которое обеспечивает получение отличных микро- и макроскопических характеристик перехода.
